產品詳細

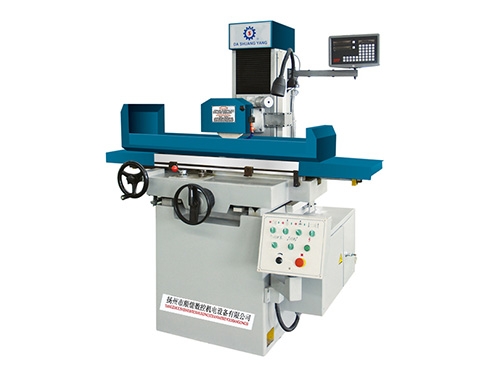

產品名稱： M7125A自動系列 M7125A+全自動系列
發布日期： 2018-05-15
點擊數： 988
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
【說明】
1、機構結構合理，剛性好，外觀美觀，操作方便。
2、磨頭垂直升降采用快速機動升降。
3、垂直升降設有微調機構，精確控制進刀量。
4、工作臺縱向運動采用液壓傳動。
5、工作臺橫向移動可實現機械傳動和手動傳動。
1、機構結構合理，剛性好，外觀美觀，操作方便。
2、磨頭垂直升降采用快速機動升降。
3、垂直升降設有微調機構，精確控制進刀量。
4、工作臺縱向運動采用液壓傳動。
5、工作臺橫向移動可實現機械傳動和手動傳動。
【主要技術參數】
|
技術規格 |
單位 |
M7125A |
M7125A+ |
|
磨削工件尺寸 ( 長×寬×高 ) |
mm |
500 × 250 × 330 |
500 × 250 × 330 |
|
工作臺縱向移動量 |
mm |
550 |
520 |
|
工作臺橫向移動量 |
mm |
275 |
275 |
|
工作臺面至主軸中心最大距離 |
mm |
410 |
410 |
|
工作臺承受量 |
kg |
100 |
100 |
|
工作臺臺面尺寸 ( 長×寬 ) |
mm |
500 × 250 |
500 × 250 |
|
工作臺 T 型槽 |
mm × n |
12 × 1 |
12 × 1 |
|
工作臺速度 |
m/min |
3-23 |
3-23 |
|
前后手輪進刀量 |
mm |
0.02/格 3/圈 |
0.02/格 3/圈 |
|
前后自動進給(無級變速) |
mm |
- |
0.6-10 |
|
前后快速進給 |
mm/min |
144 |
144 |
|
砂輪尺寸 ( 外徑×寬度×內徑 ) |
mm |
200 × 16 × 31.75/32 |
200 × 16 × 31.75/32 |
|
主軸轉速 |
r/min |
2850 |
2850 |
|
垂直機構移動量 |
mm |
410 |
410 |
|
垂直機構每圈升降 |
mm |
0.15 |
0.15 |
|
垂直機構每格進給(微調機構) |
mm |
0.002 |
0.002 |
|
主軸電機 |
kw |
1.1 |
1.1 |
|
機床外形尺寸 ( 長×寬×高 ) |
mm |
1550 × 1180 × 1840 |
1550× 1180 × 1840 |
|
包裝箱尺寸 ( 長×寬×高 ) |
mm |
1650× 1300 × 1980 |
1650 × 1300× 1980 |
|
毛重、凈重 |
t |
1.5、 1.3 |
1.5、 1.3 |
備注：數顯裝置、左右手搖機構為另選件
