產品詳細

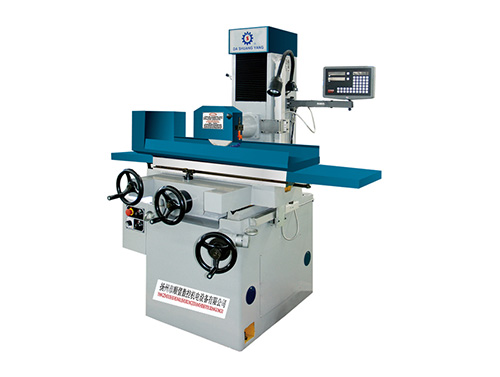

產品名稱： M 7125-2手動系列
發布日期： 2018-05-15
點擊數： 2215
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
【說明】
1、具有結構緊湊，操作簡單的特點。
2、工作臺縱向運動采用液壓傳動，輕便靈活。
3、橫向?qū)к壊捎觅N塑導軌，耐磨性強。
4、垂直進給設有微調機構，精確控制進刀量。
【主要技術參數】
|
技術規格 |
單位 |
M7125-2 |
|
磨削工件尺寸 ( 長×寬×高 ) |
mm |
500 × 250 × 330 |
|
工作臺縱向移動量 |
mm |
520 |
|
工作臺橫向移動量 |
mm |
270 |
|
工作臺面至主軸中心最大距離 |
mm |
430 |
|
工作臺承受量 |
kg |
100 |
|
工作臺臺面尺寸 ( 長×寬 ) |
mm |
500 × 250 |
|
工作臺 T 型槽 |
mm × n |
12 × 1 |
|
工作臺速度 |
m/min |
3-23 |
|
前后手輪進刀量 |
mm |
0.02/格 3/圈 |
|
前后自動進給(無級變速) |
mm |
- |
|
前后快速進給 |
mm/min |
- |
|
砂輪尺寸 ( 外徑×寬度×內徑 ) |
mm |
200 × 16 × 31.75 |
|
主軸轉速 |
r/min |
2850 |
|
垂直機構移動量 |
mm |
430 |
|
垂直機構每圈升降 |
mm |
1 |
|
垂直機構每格進給(微調機構) |
mm |
0.005 |
|
主軸電機 |
kw |
1.1 |
|
機床外形尺寸 ( 長×寬×高 ) |
mm |
1260× 1190 × 1660 |
|
包裝箱尺寸 ( 長×寬×高 ) |
mm |
1300× 1220 × 1950 |
|
毛重、凈重 |
t |
1.2 、 1.1 |
